مصب الهواء ومشعاع الهواء لنظام HVAC

تعريف وتحديد موقع الشبكة الهوائية والناشر الهوائي

تُعد الشبكة الهوائية ومشعاع الهواء من مكونات التحكم النهائية في تدفق الهواء لنظام HVAC. وتتمثل وظيفتهما الأساسية في ربط قنوات الهواء بالمساحة الداخلية، مما يحقق الرابط الرئيسي بين "تسليم تدفق الهواء - تخصيص المساحة"، ويضمنان بشكل مشترك كفاءة تبادل الحرارة للنظام والراحة الداخلية.

ومع ذلك، فإن الاثنين لهما تركيزات وظيفية مختلفة:

تتخذ Air Grille من "توجيه تدفق الهواء + حماية قنوات الهواء" جوهرًا لها، مع التركيز على النقل الاتجاهي ومنع الحطام.

تتخذ وحدة ناشر الهواء من "تجانس تدفق الهواء + إمداد هواء مريح" جوهرًا لها، مع التركيز على تفريق تدفق الهواء والقضاء على التهوية المباشرة.

يجب استخدام الاثنين معًا وفقًا للمشهد لتشكيل نظام متكامل لإدارة تدفق الهواء في المحطة.

مصب هواء

1. التعريف:
مكون تهوية يغطي الفتحات في أنظمة القنوات أو الجدران أو الأسقف أو الأرضيات. وهو يعمل كحاجز وقائي معتمد على تسهيل مرور الهواء، دون التحكم بنشاط في أنماط توزيع الهواء.

2. الميزات الرئيسية:
(1). مصنوع من مواد متينة مثل المعدن (الألومنيوم، الفولاذ) أو البلاستيك.
(2). له تصميم شبكي أو مثقب.
(3). قد تشمل مخمدات قابلة للتعديل لتنظيم حجم تدفق الهواء.
(4). أكثر متانة لتحمل التأثيرات المادية، ومناسب للمناطق ذات الحركة الكثيفة.

3. التطبيقات:
(1). توجد في البيئات السكنية والتجارية والصناعية.
(2). أمثلة: فتحات تهوية الهواء العائد في المنازل، فتحات التهوية في المستودعات، أغطية لقنوات العادم في المطابخ.
(3). تُستخدم في أنظمة التدفئة والتهوية وتكييف الهواء حيث تكون إدارة تدفق الهواء الأساسية كافية.

موزع الهواء

1. التعريف:
جهاز تهوية متخصص يتحكم في اتجاه وسرعة وانتشار الهواء المكيف (المسخن أو المبرد) الخارج من أنابيب التوزيع إلى الفضاء. وهو يضمن توزيعًا موحدًا للهواء، ويعزز الراحة، ويحسن كفاءة نظام التدفئة والتهوية وتكييف الهواء.

2. الميزات الرئيسية:

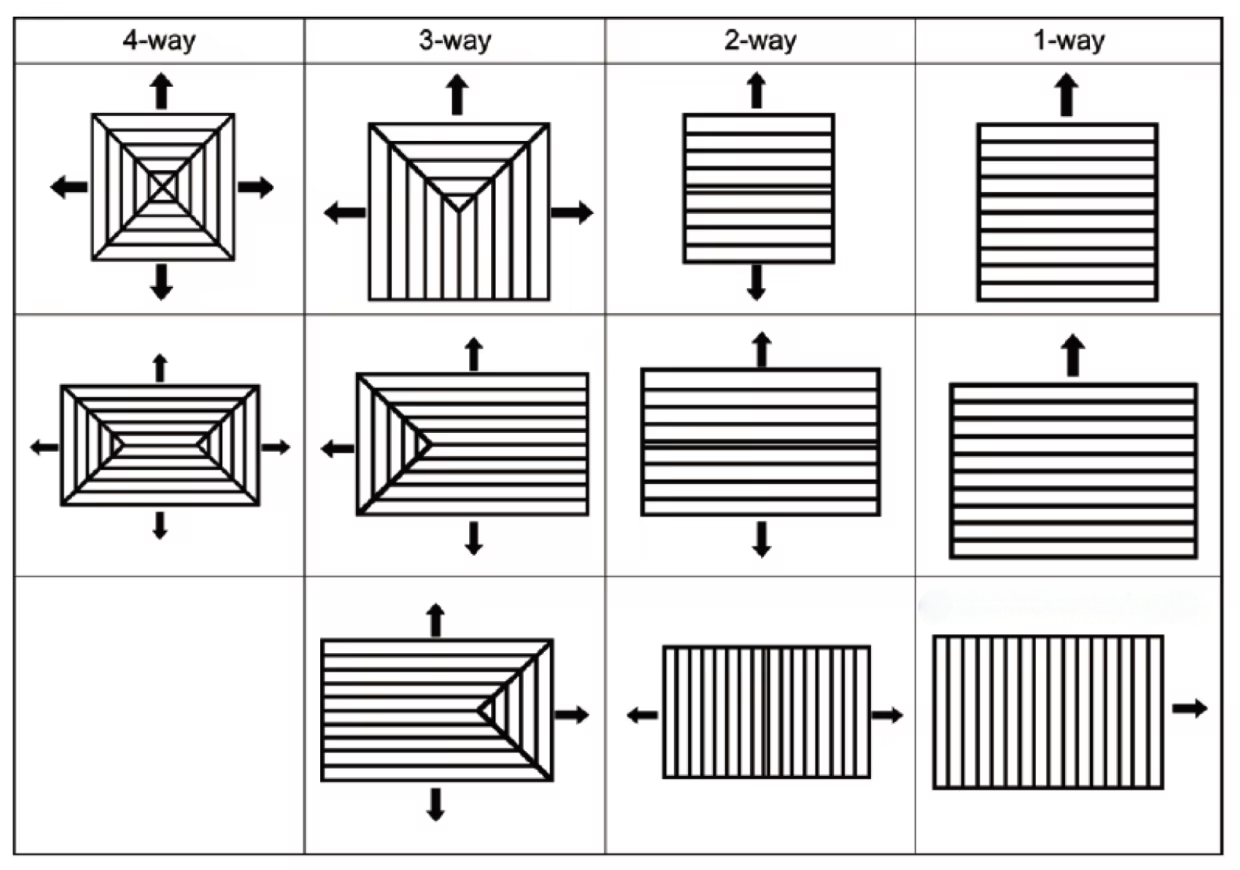

(1). يأتي بتصميمات متنوعة مثل فواحات السقف، أو فواحات الأرضية، أو فواحات الشقوط الخطية، كل منها مخصص لأنماط معينة من تدفق الهواء (الشعاعي، الاتجاهي، العمودي).
(2). ميزات الزعانف أو الستائر أو العوازل القابلة للتعديل لتخصيص انتشار الهواء وسرعته.
(3). تشمل المواد المعادن والبلاستيك عالي الجودة، مع تشطيبات تتناغم مع الديكورات الداخلية.

3. التطبيقات:
(1). ضروري في المساحات التي تتطلب تحكماً دقيقاً بالمناخ مثل المكاتب والمستشفيات والفنادق ومناطق المعيشة السكنية.
(2). أمثلة: موزعات السقف في قاعات الاجتماعات لتوزيع الهواء بالتساوي، وموزعات الأرضية في غرف النوم لتوجيه تدفق الهواء بعيدًا عن المقيمين.
(3). حيوي في أنظمة التدفئة والتهوية وتكييف الهواء حيث تؤثر توزيع الهواء المتوازن على راحة المستخدمين وكفاءة الطاقة.

تطبيق الشبكة الهوائية ومشعاع الهواء

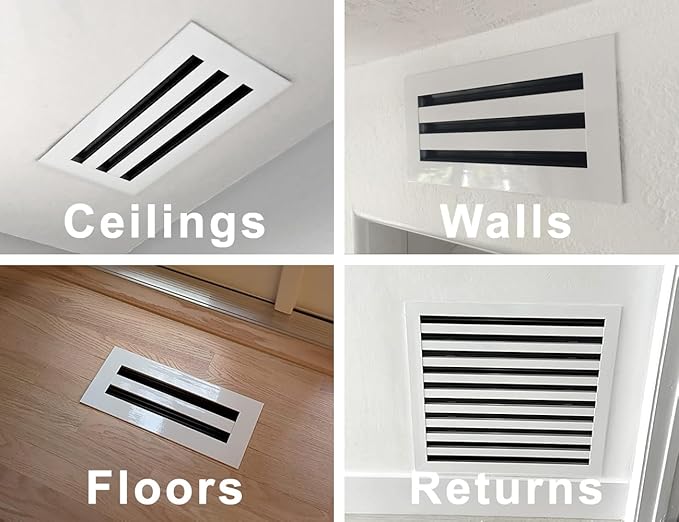

مصب الهواء: السقف، الجدار، غرفة المعيشة، غرفة النوم، المطبخ، الحمام، ركن المستودع، جدار الممر الجانبي، المسكن المدني

موزع الهواء: مكتب، غرفة فندق، رواق مركز التسوق، مركز المعارض، صالة رياضية، مختبر، غرفة عمليات
